當(dāng)前位置：大型球墨鑄鐵件生產(chǎn)關(guān)鍵技術(shù)難題與解決方案[制芯系統(tǒng)]
一、大型球墨鑄鐵件的典型特征與特殊要求
1. 主流產(chǎn)品類型及性能指標(biāo)
| 產(chǎn)品類別 | 典型重量范圍 | 特殊性能要求 | 關(guān)鍵標(biāo)準(zhǔn) |
|--------------------|------------------|------------------------------|--------------------------|
| 風(fēng)電設(shè)備輪轂 | 8-25噸 | -40℃沖擊功≥12J | EN-GJS-400-18U-LT |
| 核電廢渣罐 | 20-50噸 | 輻照穩(wěn)定性、耐腐蝕性 | RCC-M標(biāo)準(zhǔn) |
| 大型注塑機(jī)模板| 10-30噸 | 尺寸精度±1.5mm/10m | GB/T 9439 |
| 汽輪機(jī)軸承座 | 5-15噸 | 長期蠕變抗力 | ASTM A395 |
2. 工藝設(shè)計(jì)核心要點(diǎn)
- 模具系統(tǒng)設(shè)計(jì)：
- 縮尺調(diào)整：長度方向1.0-1.2%，寬度方向0.8-1.0%
- 砂箱強(qiáng)度要求：抗壓≥1.2MPa，抗彎≥0.8MPa

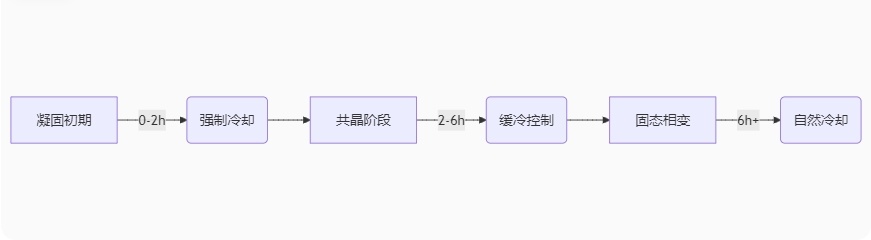

- 冷卻控制策略：
二、大斷面球鐵特有缺陷機(jī)理分析
1. 石墨形態(tài)異常問題
- 典型缺陷類型：
- 石墨漂?。ㄉ媳砻?-5%區(qū)域）
- 碎塊狀石墨（中心部位）
- 石墨球數(shù)＜50個(gè)/mm2（標(biāo)準(zhǔn)值80-120）
- 形成機(jī)理：
- 凝固時(shí)間＞4h導(dǎo)致石墨過度生長
- 溫度梯度＜5℃/cm引發(fā)成分偏析
2. 低溫韌性控制難點(diǎn)
- 關(guān)鍵影響因素：
- 磷共晶含量（要求＜0.03%）
- 珠光體比例（要求＜10%）
- 微量元素（Sb、Bi等＜0.002%）
三、系統(tǒng)性解決方案
1. 熔煉與處理工藝優(yōu)化
- 成分精準(zhǔn)控制：
| 元素 | 目標(biāo)范圍 | 控制要點(diǎn) |
|----------|---------------|-------------------------|
| C | 3.6-3.8% | 碳當(dāng)量CE=4.3-4.5 |
| Si | 1.8-2.2% | 終Si=2.4-2.6% |
| Mg | 0.04-0.05%| 采用重稀土鎂合金 |
| Sb | ＜0.001% | 嚴(yán)格廢鋼管控 |
- 創(chuàng)新處理工藝：
- 雙聯(lián)熔煉（中頻爐+工頻爐）
- 復(fù)合孕育（0.3%SiBa+0.2%SiSr）
- 喂絲球化處理（吸收率＞40%）
2. 冷卻系統(tǒng)設(shè)計(jì)
- 復(fù)合激冷方案：
- 鉻鐵礦砂層厚度：30-50mm
- 內(nèi)冷鐵布置密度：15-20個(gè)/m3
- 水冷管參數(shù)：Φ20mm，間距150mm
- 溫度場(chǎng)控制：
- 表面冷卻速率：15-20℃/min
- 心部冷卻速率：3-5℃/min
3. 熱處理工藝創(chuàng)新
- 等溫退火曲線：
920℃×4h → 爐冷至740℃×6h → 爐冷至600℃出爐
- 性能提升效果：
- 鐵素體含量＞95%
- -40℃沖擊功提升50%
四、典型應(yīng)用案例
案例1：8MW風(fēng)電輪轂生產(chǎn)
- 技術(shù)突破：
- 開發(fā)低鈦合金化方案（Ti＜0.02%）
- 應(yīng)用電磁攪拌技術(shù)
- 成果數(shù)據(jù)：
| 指標(biāo) | 改進(jìn)前 | 改進(jìn)后 |
|----------------|----------|----------|
| 球化率 | 85% | 93% |
| -40℃沖擊功| 9J | 15J |
| 偏析等級(jí) | 3級(jí) | 1級(jí) |
案例2：核電廢渣罐鑄造
- 特殊工藝：
- 真空澆注技術(shù)（殘壓＜100Pa）
- 三維冷卻控制系統(tǒng)
- 檢測(cè)結(jié)果：
- 超聲波探傷合格率100%
- 尺寸精度達(dá)CT10級(jí)
行業(yè)前沿：最新開發(fā)的AI凝固模擬系統(tǒng)，通過實(shí)時(shí)溫度場(chǎng)監(jiān)測(cè)可預(yù)測(cè)石墨形態(tài)變化，準(zhǔn)確率達(dá)90%以上。激光誘導(dǎo)擊穿光譜(LIBS)技術(shù)實(shí)現(xiàn)熔體成分在線檢測(cè)，響應(yīng)時(shí)間＜30秒。
實(shí)施建議：
1. 建立全流程質(zhì)量追溯系統(tǒng)
2. 關(guān)鍵工序設(shè)置CPK監(jiān)控點(diǎn)
3. 每批次保留3組標(biāo)準(zhǔn)試樣
4. 建議采用模塊化工藝設(shè)計(jì)
通過系統(tǒng)性工藝優(yōu)化，某龍頭企業(yè)大型球鐵件良品率從78%提升至92%，生產(chǎn)成本降低25%。數(shù)據(jù)顯示，優(yōu)化后的工藝可使厚大斷面球鐵石墨球數(shù)穩(wěn)定在100個(gè)/mm2以上，完全滿足高端裝備制造需求。
無錫朗世泰機(jī)械制造有限公司（LIONSTECH）是由一支充滿激情和活力的中青年技術(shù)骨干和銷售精英組成的專業(yè)制造熱芯機(jī)、殼芯機(jī)、冷芯機(jī)、多工位造型線、殼型機(jī)、重力鑄造機(jī)以及機(jī)器人鑄造造型應(yīng)用的機(jī)械制造公司；現(xiàn)有加工中心4臺(tái)及金加工設(shè)備等。為了滿足不同客戶的需求，LIONSTECH在設(shè)備的結(jié)構(gòu)和自動(dòng)化控制方面不斷優(yōu)化，生產(chǎn)各種配置的射芯設(shè)備供客戶選擇，同時(shí)LIONSTECH積極研制開發(fā)特殊功能機(jī)型，滿足特殊規(guī)格和特殊工藝制芯要求的制芯。
