當(dāng)前位置：廢鋼鑄造缺陷系統(tǒng)解決方案：從問題根源到工藝優(yōu)化[制芯自動化生產(chǎn)線]
一、廢鋼鑄造三大核心問題深度解析
1. 皮下針孔缺陷（Pinhole Porosity）
- 典型特征：
- 直徑0.5-2mm的球形孔洞
- 多分布在鑄件上表面5mm范圍內(nèi)

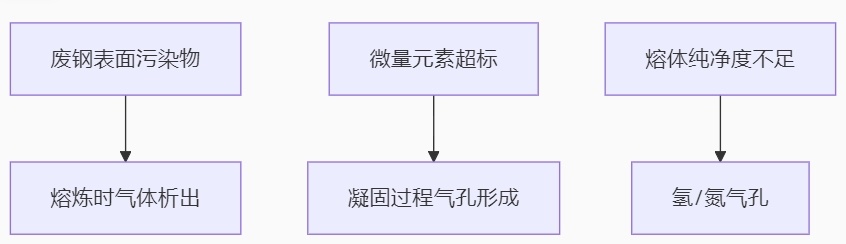

- 成因機(jī)理：
- 關(guān)鍵數(shù)據(jù)：
- 氫含量＞3ppm時(shí)缺陷率激增
- 氮含量＞120ppm導(dǎo)致氣孔率上升80%
2. 加工硬化問題
- 硬度異常表現(xiàn)：
| 材料類型 | 正常硬度(HB) | 異常硬度(HB) |
|--------------|-------------------|------------------|
| HT250 | 180-220 | 230-260 |
| QT450 | 160-210 | 240-290 |
- 根本原因：
- 殘余合金元素（Cr、Mo、V）超標(biāo)
- 非平衡凝固組織
3. 批次穩(wěn)定性差異
- 生產(chǎn)實(shí)測數(shù)據(jù)：
| 批次 | 抗拉強(qiáng)度(MPa) | 硬度(HB) | 縮松等級 |
|-------|--------------------|-------------|------------|
| 1 | 245±15 | 195±10 | 2級 |
| 2 | 215±25 | 225±18 | 3-4級 |
二、系統(tǒng)性解決方案
1. 熔煉工藝優(yōu)化方案
- 廢鋼預(yù)處理流程：
磁選除雜 → 拋丸清理 → 預(yù)熱脫脂(300℃×2h) → 破碎分級
- 熔煉控制要點(diǎn)：
- 過熱溫度：1520-1550℃保持15min
- 雙聯(lián)熔煉工藝：電弧爐+感應(yīng)爐精煉
- 在線除氣系統(tǒng)（Ar氣旋轉(zhuǎn)除氣）
2. 成分精準(zhǔn)調(diào)控技術(shù)
- 微量元素控制標(biāo)準(zhǔn)：
| 元素 | 臨界值(ppm) | 控制措施 |
|-------|-----------------|-------------|
| Pb | ＜50 | 廢鋼分選 |
| Sn | ＜100 | 合金中和 |
| Cr | ＜300 | 稀釋工藝 |
- 新型孕育技術(shù)：
- 復(fù)合孕育劑（75SiFe+0.3%Sr+0.5%Ba）
- 瞬時(shí)孕育量0.12-0.15%
3. 穩(wěn)定性提升方案
- 廢鋼配比模型：
優(yōu)質(zhì)廢鋼(70%) + 鑄造生鐵(20%) + 回爐料(10%)
- 智能控制系統(tǒng)：
- 光譜在線分析（5min/次）
- 熱分析曲線監(jiān)控
- 大數(shù)據(jù)質(zhì)量追溯
三、創(chuàng)新工藝應(yīng)用案例
案例1：某汽車零部件企業(yè)
- 實(shí)施措施：
- 引入廢鋼表面激光清潔技術(shù)
- 采用真空熔煉脫氣
- 改善效果：
- 針孔缺陷率從12%降至0.8%
- 每噸成本降低￥600
案例2：某液壓閥體鑄造廠
- 技術(shù)突破：
- 開發(fā)Cr-Mo中和劑
- 應(yīng)用電磁攪拌技術(shù)
- 成果數(shù)據(jù)：
| 指標(biāo) | 改進(jìn)前 | 改進(jìn)后 |
|----------------|-----------|------------|
| 硬度波動 | ±25HB | ±8HB |
| 強(qiáng)度一致性 | 78% | 95% |
行業(yè)前沿：最新開發(fā)的廢鋼AI分選系統(tǒng)，通過LIBS激光誘導(dǎo)擊穿光譜技術(shù)，可實(shí)現(xiàn)每秒200件廢鋼的精準(zhǔn)分類，微量元素識別精度達(dá)ppm級。
實(shí)施建議：
1. 建立廢鋼溯源檔案
2. 每批次進(jìn)行OES全元素分析
3. 定期校準(zhǔn)熔煉設(shè)備
4. 建議采用模塊化工藝設(shè)計(jì)
通過系統(tǒng)化解決方案，某龍頭企業(yè)已實(shí)現(xiàn)廢鋼比例提升至85%，高端鑄件占比從15%提高到40%。數(shù)據(jù)顯示，優(yōu)化后的廢鋼鑄造工藝可使碳排放降低35%，具有顯著的經(jīng)濟(jì)和環(huán)境效益。
無錫朗世泰機(jī)械制造有限公司（LIONSTECH）是由一支充滿激情和活力的中青年技術(shù)骨干和銷售精英組成的專業(yè)制造熱芯機(jī)、殼芯機(jī)、冷芯機(jī)、多工位造型線、殼型機(jī)、重力鑄造機(jī)以及機(jī)器人鑄造造型應(yīng)用的機(jī)械制造公司；現(xiàn)有加工中心4臺及金加工設(shè)備等。為了滿足不同客戶的需求，LIONSTECH在設(shè)備的結(jié)構(gòu)和自動化控制方面不斷優(yōu)化，生產(chǎn)各種配置的射芯設(shè)備供客戶選擇，同時(shí)LIONSTECH積極研制開發(fā)特殊功能機(jī)型，滿足特殊規(guī)格和特殊工藝制芯要求的制芯。
